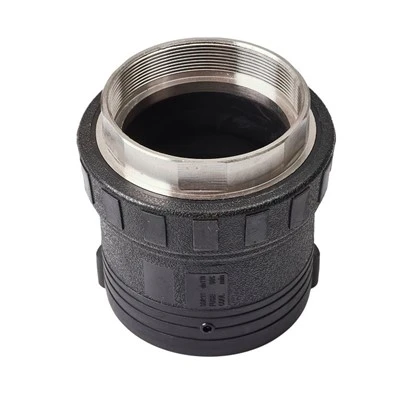

DN50 Electrofusion Threaded Coupling הוא אביזר המשמש למעברים בצינורות-קטנים בקוטר. הוא מחבר ציוד (כגון מדי מים, שסתומים קטנים בקוטר- וכו') לצינור. סוג אחד הוא צימוד הברגה נקבה (עם קצה הברגה), המתחבר להברגה החיצונית של הציוד על ידי הידוקו על ממשק הצינור. הסוג השני הוא צימוד הברגה זכר (עם קצה הברגה), המשמש להתקנת ציוד עם פתח הברגה פנימי על ידי הידוקו על קצה ההברגה של האביזר. צימוד פתיל אלקטרופוזי זה הוא רכיב קצר וקומפקטי המתחבר ישירות לציוד.
קצה אחד של הצימוד הוא שקע אלקטרופיוזיציה, המשמש לחיבור עם צינורות PE באמצעות ריתוך אלקטרופוזיציה. כדי ליצור חיבור אטום, אינטגרלי בקצה ההברגה, מיושם בדרך כלל סרט איטום או איטום הברגה. בשל מבנה ההברגה-המעוצב היטב ואמצעי האיטום היעילים שלו, התאמה זו מתאימה להתקני קצה כמו מונים ומכשירים אחרים. הוא מחבר בצורה מהימנה את התשתית הבסיסית (למשל, חיבורי צינור בין רצפות בניין או שכבות השקיה) והוא גם אידיאלי עבור מקומות הדורשים נקודות חיבור עוקבות לצורך תחזוקה או הרחבה.
|
פָּרִיט |
צימוד נקבה עם הברגה |
צימוד עם הברגה זכר |
תֵאוּר |
|
סוג חיבור |
מתחבר לציוד עם הברגה חיצונית (למשל מדי מים, שסתומים) |
מתחבר לציוד עם הברגה פנימית (למשל, צינורות, רובי מים) |
מאפשר מעבר עם הברגה בין צינור לציוד |
|
משקל יחידה |
0.335 ק"ג |
0.38 ק"ג |
גרסת הברגה זכר מעט כבדה יותר |
|
גודל צינור תואם |
50 מ"מ |
50 מ"מ |
מתאים לצינור DN50 |
|
התאמת OD |
66 מ"מ |
65 מ"מ |
קוטר מקסימלי של האביזר |
|
עובי קיר |
9 מ"מ |
9 מ"מ |
עובי מבני עקבי |
|
גובה כללי |
102 מ"מ |
116 מ"מ |
גרסת הברגה זכר גבוהה יותר |
|
עומק הכנסה |
60 מ"מ |
61 מ"מ |
אורך החדרת צינור |
|
אזור ריתוך |
27 מ"מ |
27 מ"מ |
רוחב ריתוך אלקטרופוזיציה |
הוראות ריתוך התאמת אלקטרופוזיה
לפני ההפעלה, יש ללבוש תמיד כפפות מבודדות ומשקפי בטיחות. בדוק את תקע הרתך לאיתור נזק. לאחר שימוש במגרד להכנת משטח הצינור, הנח את הכלי במקום בטוח כדי למנוע פציעה. ודא שכל מחברי הרתך מחוברים היטב ללא מגעים רופפים כדי למנוע-ניצוצות קצרים במעגל או התחממות יתר/שריפה. הרחק חומרים דליקים או נפיצים מהרתך. לאחר הריתוך, לעולם אל תקררו את המפרק במים, מכיוון שקירור מהיר עלול לגרום לסדקים. נתק ואחסן את הרתך רק לאחר ניתוק החשמל. שקול אחסון עמיד בפני מזג אוויר בחוץ כדי למנוע סכנות הקשורות לגשם או לחות-.
בעיות נפוצות ופתרונות
לְהַנפִּיק
הרתך מציג "כשל ריתוך", אך צימוד ההברגה האלקטרופוזי אינו מראה חריגות נראות לעין. הסיבה לא ברורה.
פִּתָרוֹן
בדוק אם הרתך פועל כהלכה; נסה רתך או תקע אלקטרודה אחר. ודא שמפרטי הצימוד תואמים את פרמטרי הריתוך. אם הכשל נמשך, החלף את הצימוד, שכן נזק לגוף החימום הפנימי עלול לגרום לריתוך שגוי.
לְהַנפִּיק
פיצוח מתח מתרחש בין תוספת חוט המתכת לגוף הפלסטיק, במיוחד בטמפרטורות נמוכות.
פִּתָרוֹן
הימנע מהשפעה מכנית על המפרק בסביבות קרות. בחר צימודים העשויים מחומרים-עמידים לטמפרטורה נמוכה או בודדים את הצינור. במהלך ההתקנה, הימנע מהידוק- יתר של החוטים כדי למזער את הלחץ הפנימי.
אביזרי אלקטרופוזיה לעומת Butt Fusion
אביזרי אלקטרופיוזה ואיחוי קת הם רכיבים מיוחדים לצינורות פלסטיק. ההבדל העיקרי הוא שאביזרים עם הברגה של Electrofusion אינם דורשים יישור קת ובקרת לחץ. במקום זאת, הם משתמשים בנגד משולב כדי לחמם את קצה הצינור, ויוצר קשר כימי. שיטה זו -מתאימה היטב לשטח מורכב. לעומת זאת, היתוך בטן משתמש בצלחת מחוממת כדי להמיס את קצוות הצינור, אשר נלחצים זה לזה. תהליך זה רגיש יותר לטכניקת המפעיל. אלקטרופיוזיציה מספקת בדרך כלל שלמות ריתוך עקבית יותר וחוזק מתיחה אחיד, ואילו היתוך קת יכול לפעמים לגרום לאיחוי חלקי.
אנחנו יצרן מקור עם פטנטים משלנו ומוצרים חדשניים מרובים. אנו משלבים חדשנות ואיכות במוצרים שלנו, תוך יישום בקרת איכות קפדנית מחומרי הגלם ועד למשלוח הסופי. נתמך על ידי צוות המכירות המקצועי והמלא שלנו-שלאחר-תהליך, אנחנו לא רק מספקים מוצרים-אנחנו לוקחים אחריות על הפרויקט שלך.
